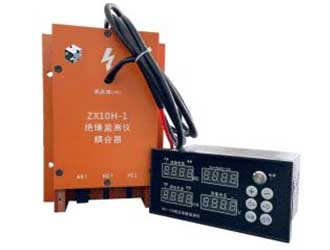

ZX-10H ***壓絕緣監測儀采用直流***壓注入法對電纜或電機繞組等進行絕緣測量,測試電壓為DC2500v,儀器與電路接觸器或斷路器輔助觸點聯鎖控制,實現電機回路通電時絕緣監測儀退出監測與電網分離,線路斷電時絕緣監測儀自動開始對線路進行絕緣監測,雖然絕緣監測儀只是在母線斷電后監測但考慮到其直接與***壓母線連接因此絕緣監測儀還配一耦合器,用于對線路和絕緣監測儀主機的保護。
使用環境
工作環境:-10℃~50℃,無凝露
儲存環境:-40℃~75℃,無凝露
系統主要功能
★ 電機停機時自動對電機繞組進行絕緣監測;
★ 電機上電時對電機回路進行剩余電流監測;
★ 儀表與電機開關進行連鎖控制自動切換工作狀態;
★ 支持在線絕緣電阻監測工作模式;
★ 適用于 0-10KV 電力系統電機或泵繞組絕緣監測;
★ ***立繼電器報警輸出;
★ 提供 1 路 RS485 通訊信號,標準 Modbus_RTU 讀協議;
★ 創新的耦合器設計實現***低壓分離安全且安裝便利;

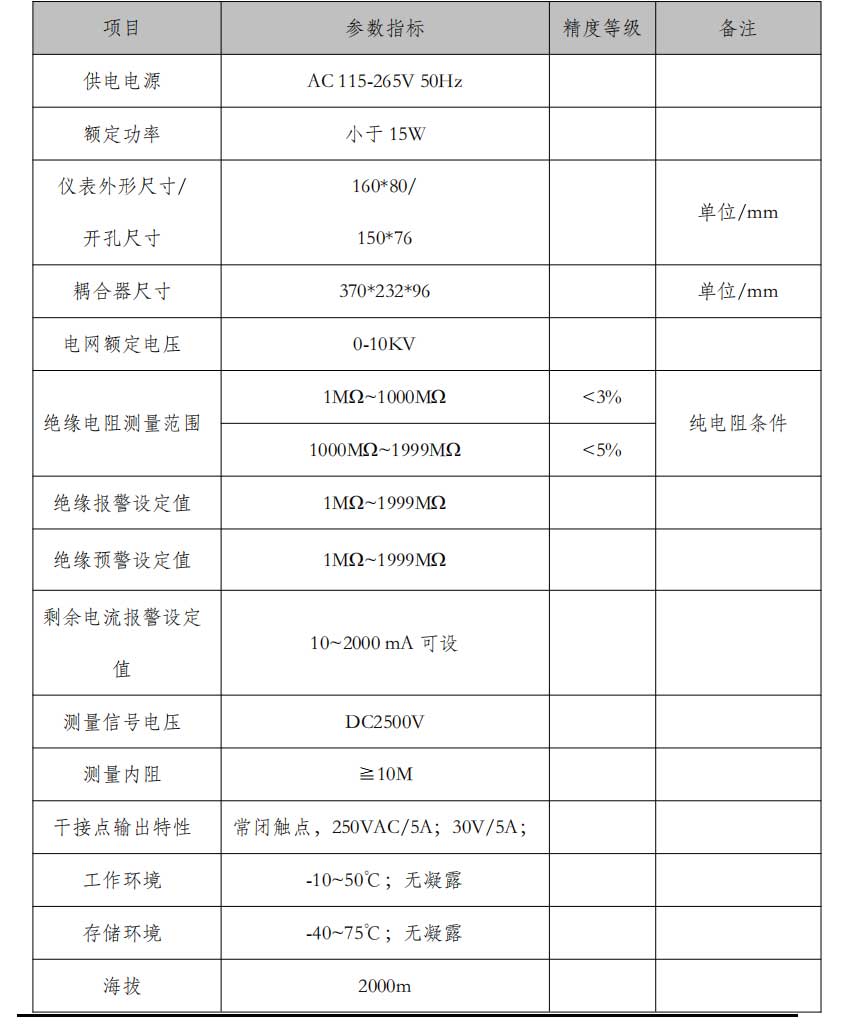

主要技術參數
